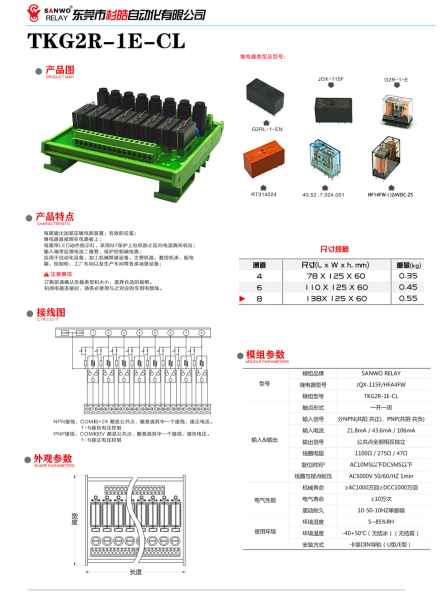

SANWO RELAY TKG2R-1E-CL adalah modul relay interface industri yang digunakan sebagai penghubung antara output PLC/control system dengan beban eksternal seperti lampu indikator, solenoid valve, kontaktor, motor kecil, alarm, dan perangkat kontrol lainnya.
Modul ini dirancang dalam bentuk DIN Rail mounting sehingga mudah dipasang di dalam panel kontrol industri. Tersedia dalam versi 4 channel, 6 channel, dan 8 channel relay.

Fungsi Utama


Interface output PLC ke perangkat eksternal


Isolasi sinyal kontrol dengan beban


Mempermudah wiring panel kontrol


Mempermudah maintenance dan penggantian relay


Menambah proteksi pada output PLC


Monitoring status relay melalui LED indicator



Fitur Produk
Karakteristik Utama


Menggunakan relay plug-in yang mudah diganti


Dilengkapi LED indikator kerja setiap channel


Tersedia proteksi anti reverse polarity


Terminal wiring model screw terminal


Cocok untuk sistem otomatisasi industri


Pemasangan menggunakan DIN Rail


Desain modular dan ringkas


Aplikasi
Cocok digunakan pada:


Panel kontrol mesin


PLC automation system


Mesin packaging


Mesin CNC


Conveyor system


Industrial control panel


Sistem distribusi listrik


Otomasi pabrik



Tipe Relay yang Support
Modul ini kompatibel dengan beberapa relay berikut:


JQX-115F


G2R-1-E


G2RL-1-EN


RT314024


HF14FW-( )24VDC-ZS


40.52.7.024.001



Spesifikasi Dimensi
Jumlah ChannelUkuran (L × W × H)Berat4 Channel78 × 125 × 60 mm0.35 kg6 Channel110 × 125 × 60 mm0.45 kg8 Channel138 × 125 × 60 mm0.55 kg

Spesifikasi Teknis
ParameterSpesifikasiBrandSANWO RELAYModelTKG2R-1E-CLJenis RelayJQX-115F / HF4F4WKontak Relay1 NO (Normally Open)Input SignalNPN / PNPInput Current21.8mA / 43.6mA / 106mAOutput ConfigurationCommon terminal independentCoil Resistance1100Ω / 275Ω / 47ΩContact RatingAC10A / DC5ADielectric StrengthAC5000V 50/60Hz 1 minMechanical Life≥10 juta operasiElectrical Life≥100 ribu operasiVibration Resistance10–50HzHumidity5–85% RHOperating Temperature-40°C sampai +50°CMountingDIN Rail

Wiring Connection
Modul mendukung:


NPN input


PNP input


Terminal COM dan power input dapat disesuaikan berdasarkan jenis wiring kontrol yang digunakan.

Keunggulan Produk


Mempermudah integrasi PLC dengan field device


Relay dapat diganti tanpa bongkar wiring


Mengurangi risiko kerusakan output PLC


Wiring lebih rapi dan profesional


Cocok untuk aplikasi industri 24VDC


Maintenance lebih cepat dan efisien



Cocok Digunakan Bersama


Omron CP1E PLC


Mitsubishi FX Series PLC


Delta DVP PLC


LS XGB PLC


Sistem HMI dan SCADA industri
