Spesifikasi Siemens LOGO! 12/24RCE

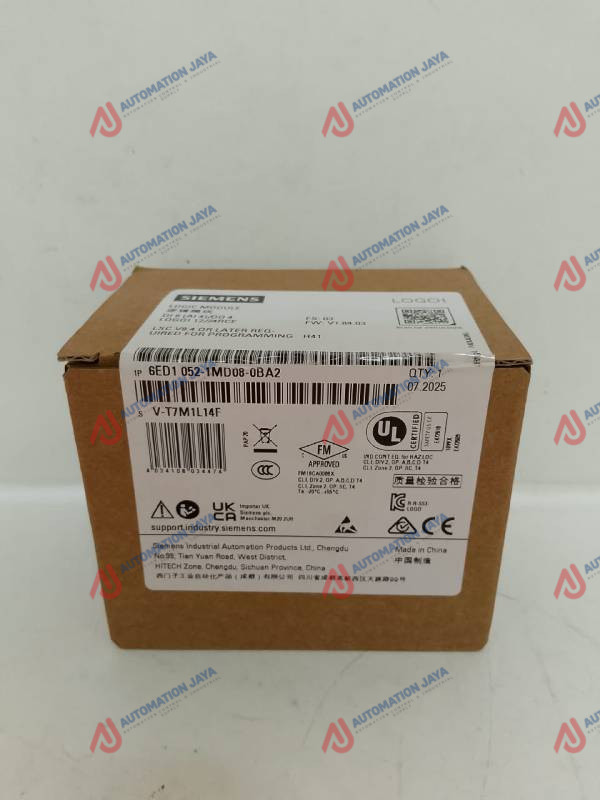

Berdasarkan label pada produk, nomor artikelnya adalah 6ED1052-1MD08-0BA2.
Parameter Spesifikasi
Merek Siemens
Seri LOGO! 8.4
Model LOGO! 12/24RCE
Nomor artikel 6ED1052-1MD08-0BA2
Jenis produk Logic Module / Mini PLC
Tampilan Display terintegrasi
Tegangan catu daya 12/24 VDC
Rentang tegangan 10,8–28,8 VDC
Digital input 8 input
Analog input 4 input, menggunakan sebagian terminal digital
Rentang analog input 0–10 VDC
Digital output 4 relay output
Arus output maksimum 10 A untuk beban resistif
Beban induktif maksimum 3 A
Proteksi output Memerlukan fuse eksternal
Kapasitas program 400 function blocks
Komunikasi Ethernet
Fitur jaringan Integrated web server, cloud connection dan MQTT
Penyimpanan Mendukung standard microSD card
Fitur tambahan Data logging dan user-defined web pages
Software pemrograman LOGO! Soft Comfort V8.4 atau lebih baru
Power reserve clock Sekitar 480 jam
Metode pemasangan DIN rail 35 mm
Lebar pemasangan 4 modular widths
Dimensi 71,5 × 90 × 60 mm
Berat bersih Sekitar 0,269 kg
Suhu operasional −20 sampai 55°C, tanpa kondensasi
Suhu penyimpanan −40 sampai 70°C
Ketinggian operasional Maksimal 2.000 m
Standar/persetujuan CE, UKCA, UL dan FM


Data teknis mengacu pada halaman produk dan datasheet Siemens. Siemens


Daftar Lengkap Siemens LOGO! 8.4 Basic Module
Versi dengan Display
Nomor Artikel Model Catu Daya Input Output
6ED1052-1MD08-0BA2 LOGO! 12/24RCE 12/24 VDC 8 DI, 4 dapat menjadi AI 4 relay
6ED1052-1CC08-0BA2 LOGO! 24CE 24 VDC 8 DI, 4 dapat menjadi AI 4 transistor
6ED1052-1HB08-0BA2 LOGO! 24RCE 24 VAC/DC 8 DI 4 relay
6ED1052-1FB08-0BA2 LOGO! 230RCE 115/230 VAC/DC 8 DI 4 relay


Versi Tanpa Display
Nomor Artikel Model Catu Daya Input Output
6ED1052-2MD08-0BA2 LOGO! 12/24RCEo 12/24 VDC 8 DI, 4 dapat menjadi AI 4 relay
6ED1052-2CC08-0BA2 LOGO! 24CEo 24 VDC 8 DI, 4 dapat menjadi AI 4 transistor
6ED1052-2HB08-0BA2 LOGO! 24RCEo 24 VAC/DC 8 DI 4 relay
6ED1052-2FB08-0BA2 LOGO! 230RCEo 115/230 VAC/DC 8 DI 4 relay


Seluruh tipe di atas memiliki kapasitas program 400 function blocks, koneksi Ethernet, integrated web server, data logging, cloud connection, MQTT, dan dapat diperluas menggunakan modul ekspansi LOGO! yang kompatibel. sieportal.siemens.com
Keterangan kode:
- R: Relay output.
- C: Transistor output 24 VDC.
- E: Ethernet.
- o: Versi tanpa display.
- 0BA2: Generasi LOGO! 8.4.
- Empat analog input pada tipe 12/24RCE dan 24CE menggunakan sebagian dari delapan terminal digital input, bukan input tambahan.
