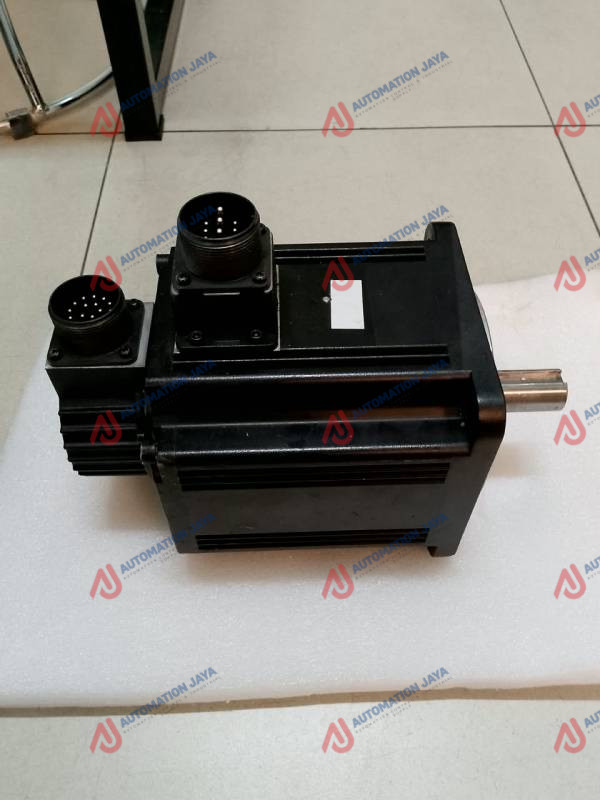

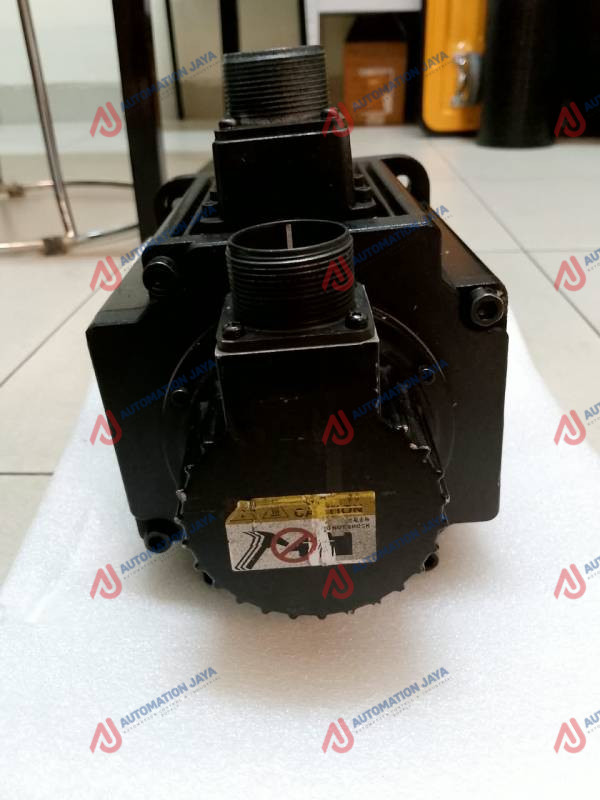

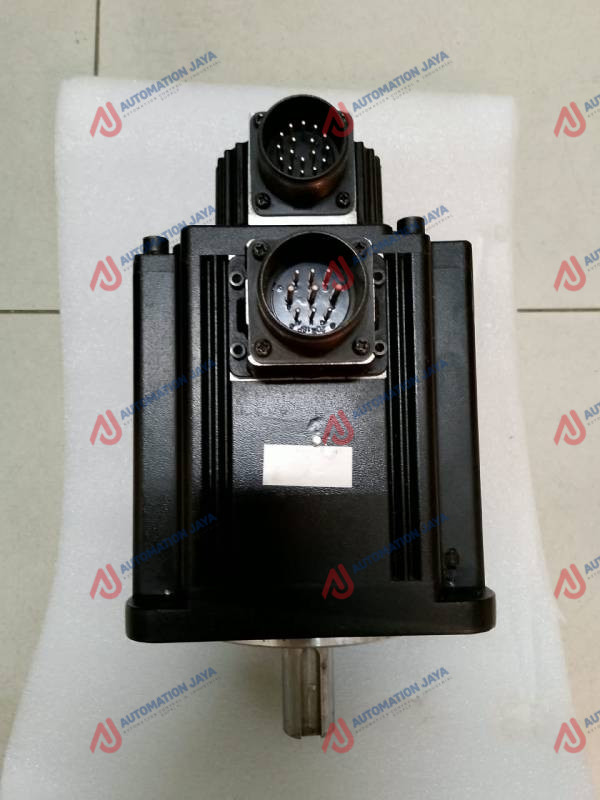

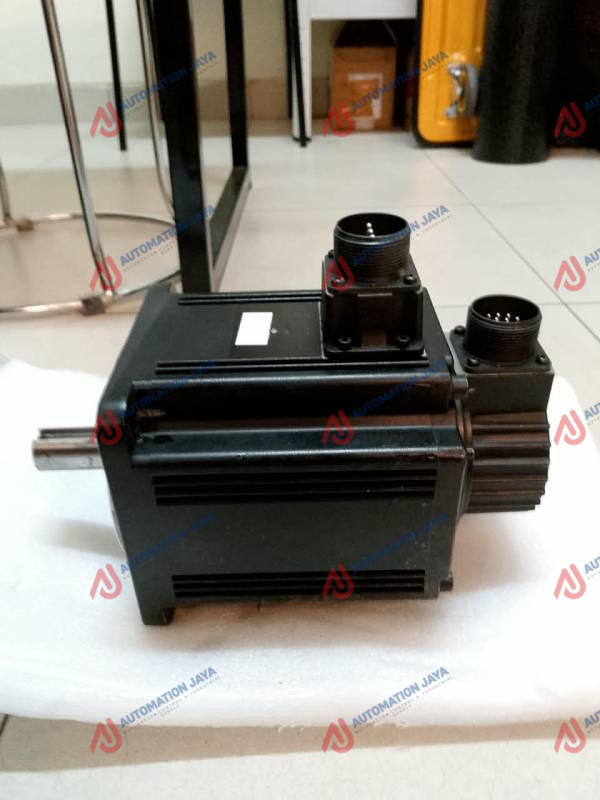

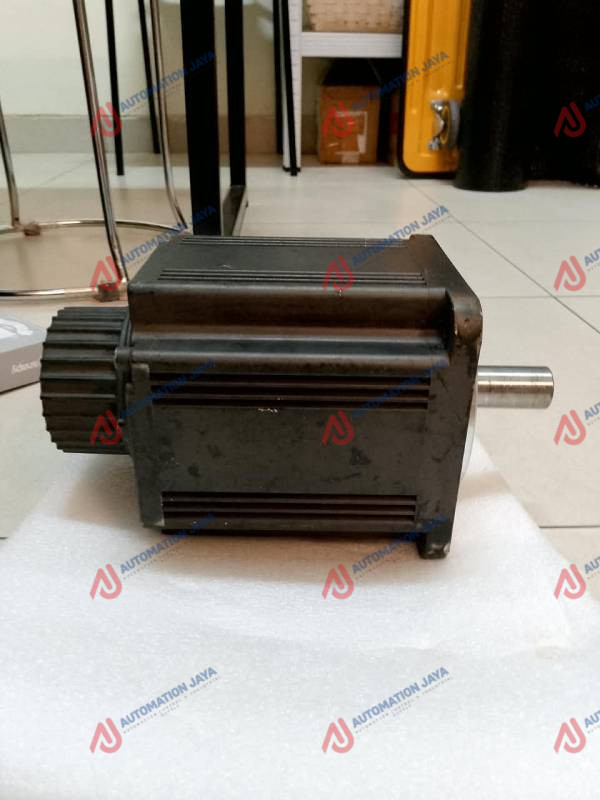

Spesifikasi Schneider BCH1304N12A1C
Parameter Spesifikasi
Jenis produk AC servo motor
Seri Lexium 23 Plus – BCH
Daya kontinu 2 kW
Tegangan nominal 220 V AC
Jumlah fase 3 fase
Kecepatan mekanis maksimum 3.000 rpm
Arus stall kontinu 11,01 A
Konstanta torsi 0,87 Nm/A
Perkiraan torsi kontinu ±9,58 Nm
Encoder Incremental encoder 20-bit
Rem penahan Tanpa brake
Oil seal Tanpa oil seal

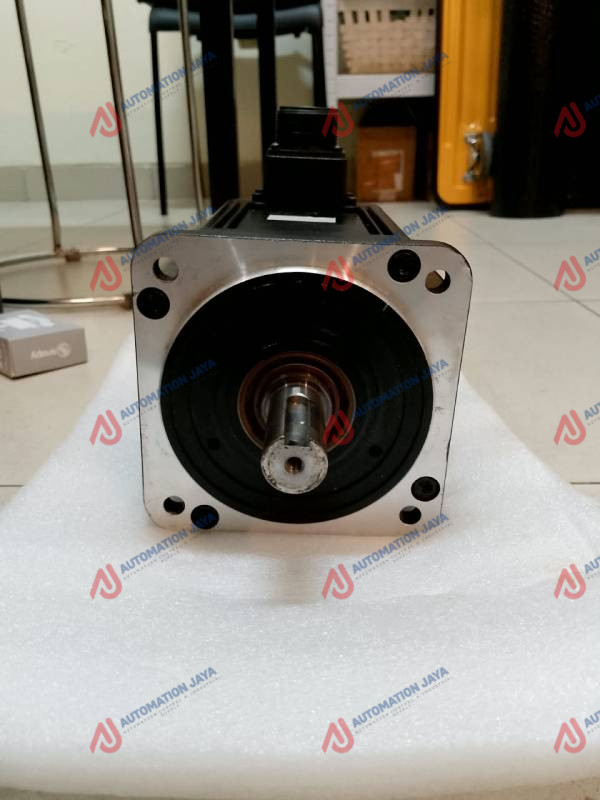

Ujung poros Keyed shaft/pakai pasak
Diameter poros 22 mm
Panjang poros 47 mm
Lebar pasak 8 mm
Ukuran flange 130 mm, Asian standard
Diameter centring collar 110 mm
Lubang pemasangan 4 × Ø9 mm, PCD 145 mm
Panjang motor 187,5 mm
Berat bersih 7,8 kg
Pendinginan Konveksi alami
Proteksi IP40
Suhu operasional 0–40 °C
Gaya radial maksimum 490 N
Gaya aksial maksimum 98 N
Tipe koneksi Straight connector


Nilai torsi ±9,58 Nm merupakan perhitungan dari konstanta torsi 0,87 Nm/A × arus kontinu 11,01 A. Data kelistrikan, mekanis, dimensi, dan lingkungan mengacu pada lembar data produk Schneider Electric.

Tipe Lain Schneider BCH1304N
Varian lengkap yang paling dekat dengan BCH1304N12A1C:
Tipe Poros Oil seal Brake
BCH1304N02A1C Smooth Tanpa Tanpa
BCH1304N02F1C Smooth Tanpa Dengan
BCH1304N12A1C Keyed Tanpa Tanpa
BCH1304N12F1C Keyed Tanpa Dengan
BCH1304N22A1C Smooth Dengan Tanpa
BCH1304N22F1C Smooth Dengan Dengan


Seluruh tipe tersebut menggunakan daya 2 kW, kecepatan nominal 2.000 rpm, kecepatan maksimum 3.000 rpm, encoder incremental 20-bit, dan flange 130 mm. ns-automation.com
Daftar Seri Motor Schneider BCH Lexium 23 Plus
Tipe dasar Daya Kecepatan nominal
BCH0401O 0,1 kW 3.000 rpm
BCH0601O 0,2 kW 3.000 rpm
BCH0602O 0,4 kW 3.000 rpm
BCH0801O 0,4 kW 3.000 rpm
BCH0802O 0,75 kW 3.000 rpm
BCH1001O 1 kW 3.000 rpm
BCH1002O 2 kW 3.000 rpm
BCH1301M 0,3 kW 1.000 rpm
BCH1301N 0,5 kW 2.000 rpm
BCH1302M 0,6 kW 1.000 rpm
BCH1302N 1 kW 2.000 rpm
BCH1303M 0,9 kW 1.000 rpm
BCH1303N 1,5 kW 2.000 rpm
BCH1304N 2 kW 2.000 rpm
BCH1801N 2 kW 2.000 rpm
BCH1802N 3 kW 2.000 rpm
BCH1802M 3 kW 1.500 rpm
BCH1803N 3,5 kW 2.000 rpm
BCH1803M 4,5 kW 1.500 rpm
BCH1804M 5,5 kW 1.500 rpm
BCH1805M 7,5 kW 1.500 rpm


Daftar tersebut mencakup tipe dasar motor BCH Lexium 23 Plus dari 100 W sampai 7,5 kW. Setiap tipe dasar dapat memiliki variasi poros, oil seal, dan holding brake. Schneider Electric Indonesia
Keterangan kode:
- 0 = smooth shaft, tanpa oil seal
- 1 = keyed shaft, tanpa oil seal
- 2 = smooth shaft, dengan oil seal
- A = tanpa holding brake
- F = dengan holding brake
- 2 setelah kode poros = encoder 20-bit
- C = pemasangan flange standar Asia
