Spesifikasi Autonics PSN17-8DN
Parameter Spesifikasi
Jenis produk Proximity sensor induktif berbentuk kotak

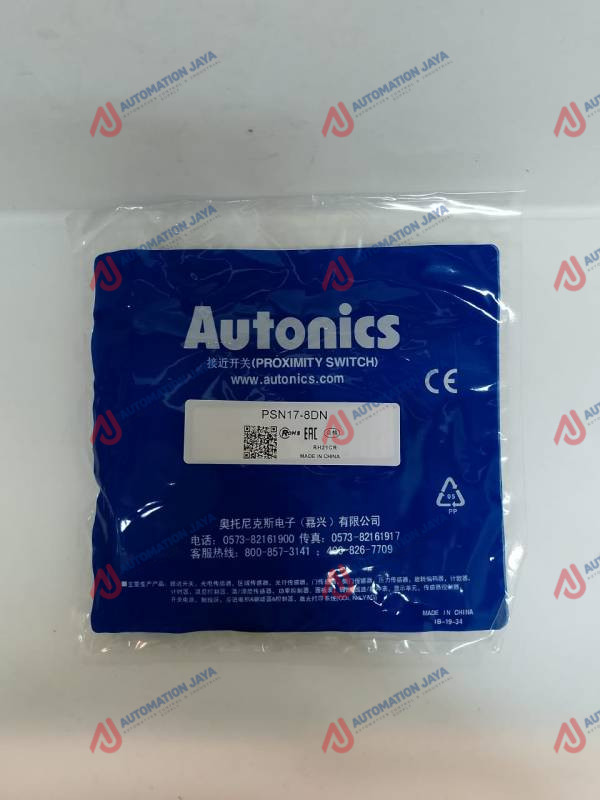

Merek / tipe Autonics PSN17-8DN
Ukuran frame 17 mm
Jarak deteksi 8 mm
Target standar Besi 25 × 25 × 1 mm
Tegangan kerja 12–24 VDC
Sistem kabel DC 3-wire
Output kontrol NPN Normally Open (NO)
Frekuensi respons 200 Hz
Konsumsi arus Maksimal 10 mA
Arah deteksi Front sensing/pendeteksian depan
Histeresis Maksimal 10% dari jarak deteksi
Indikator operasi LED merah
Bahan bodi ABS tahan panas
Tingkat perlindungan IP67
Suhu operasional -25 hingga 70°C
Suhu penyimpanan -30 hingga 80°C
Kelembapan 35–95% RH
Berat Sekitar 62 g
Objek yang dideteksi Material logam, terutama besi


Data utama sesuai halaman resmi Autonics untuk PSN17-8DN. Proximity Sensor Induktif Persegi

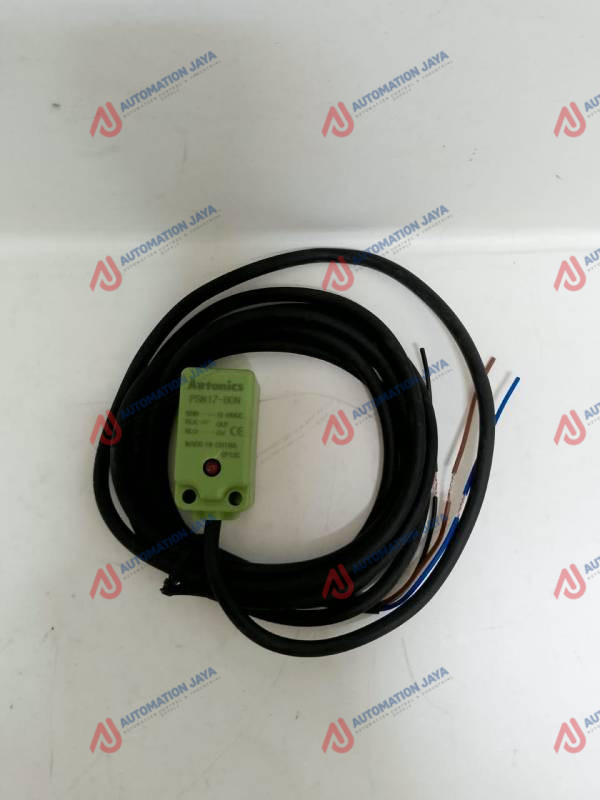

Susunan kabel:
- Cokelat: positif +V
- Biru: negatif/0 V
- Hitam: output NPN
Sensor ini cocok untuk mendeteksi posisi atau keberadaan benda logam pada mesin produksi, conveyor, sistem penghitung, mesin packaging, dan aplikasi otomasi industri.

Daftar Tipe Autonics PSN Series
Tipe DC 3-Wire 12–24 VDC
Ukuran / jarak sensing NPN NO NPN NC PNP NO PNP NC
Frame 17 mm / 5 mm PSN17-5DN PSN17-5DN2 PSN17-5DP PSN17-5DP2
Frame 17 mm / 8 mm PSN17-8DN PSN17-8DN2 PSN17-8DP PSN17-8DP2
Frame 25 mm / 5 mm PSN25-5DN PSN25-5DN2 PSN25-5DP PSN25-5DP2
Frame 30 mm / 10 mm PSN30-10DN PSN30-10DN2 PSN30-10DP PSN30-10DP2
Frame 30 mm / 15 mm PSN30-15DN PSN30-15DN2 PSN30-15DP PSN30-15DP2
Frame 40 mm / 20 mm PSN40-20DN PSN40-20DN2 PSN40-20DP PSN40-20DP2


Model-model tersebut merupakan varian utama berdasarkan ukuran, jarak sensing, dan jenis output. Autonics (ID)
Varian Sensing Atas – PSN17
Tersedia untuk jarak 5 mm dan 8 mm:
- PSN17-5DNU, PSN17-5DN2U, PSN17-5DPU, PSN17-5DP2U
- PSN17-8DNU, PSN17-8DN2U, PSN17-8DPU, PSN17-8DP2U
Huruf U menunjukkan upper sensing type atau arah pendeteksian dari sisi atas. www.autonics.com
Varian Different Frequency
Varian ini digunakan untuk mengurangi interferensi ketika beberapa sensor dipasang berdekatan:
- PSN17-5DN-F
- PSN17-5DN2-F
- PSN17-5DP-F
- PSN17-5DP2-F
- PSN17-8DN-F
- PSN17-8DN2-F
- PSN17-8DP-F
- PSN17-8DP2-F
Kode -F menunjukkan differential frequency type. Autonics (SG)
Tipe AC 2-Wire 100–240 VAC
- PSN25-5AO — Normally Open
- PSN25-5AC — Normally Closed
- PSN30-10AO — Normally Open
- PSN30-10AC — Normally Closed
- PSN30-15AO — Normally Open
- PSN30-15AC — Normally Closed
- PSN40-20AO — Normally Open
- PSN40-20AC — Normally Closed Autonics (ID)
Arti kode output:
- DN = NPN Normally Open
- DN2 = NPN Normally Closed
- DP = PNP Normally Open
- DP2 = PNP Normally Closed
- AO = AC 2-wire Normally Open
- AC = AC 2-wire Normally Closed
- U = sensing dari sisi atas
- -F = different frequency/anti-interferensi
